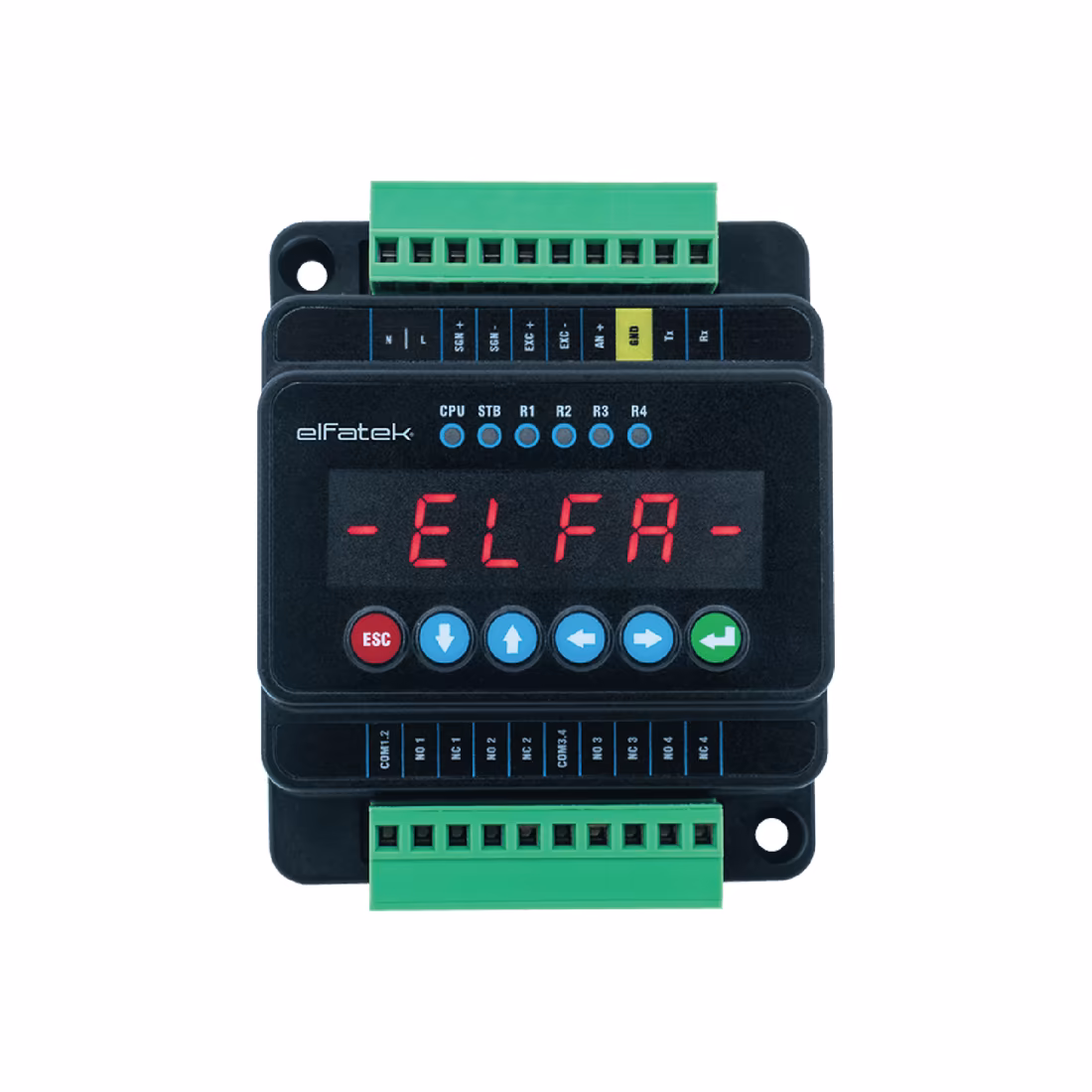

Limitador de Carga Elfatek

El limitador de carga Elfatek es un sistema de protección contra sobrecarga certificado que monitoriza continuamente el peso de la carga suspendida y detiene automáticamente el equipo cuando se alcanza el límite de carga nominal, previniendo accidentes y daños estructurales.

Certificado según la norma EN 13001-3-1 para grúas de proceso, el limitador Elfatek combina sensor de grillete o pin de alta precisión con unidad de control SIL 2 y actuación sobre el circuito de seguridad del equipo en menos de 200ms.

🛡️

Protección certificada EN 13001

Sistema completo certificado para grúas de proceso con función de seguridad SIL 2.

🔒

Actuación en < 200ms

Tiempo de respuesta inferior a 200ms desde la detección de sobrecarga hasta la apertura del circuito de seguridad.

📊

Pre-alarma y parada

Alarma audible y visual a 90% de la carga nominal y parada completa al 100% (configurable).

📋

Trazabilidad completa

Registro interno de eventos con fecha/hora de sobrecargas y alarmas para auditoría de seguridad.

Aplicaciones

Compatibilidad

Puentes grúa ABUS monorriel y birraíl, grúas pórtico, polipastos de cadena y cable, grúas de proceso siderúrgico y cualquier equipo de elevación regulado por la norma EN 13001.

Ficha técnica

Características del producto

Norma	EN 13001-3-1 / ISO 4301
Nivel de seguridad	SIL 2 (IEC 62061)
Tiempo respuesta	< 200ms
Pre-alarma	90% carga nominal (configurable)
Parada	100% carga nominal (configurable)
Protección	IP65
Comunicación	RS-485 Modbus / salida relé de seguridad

Mantenimiento

Mantenimiento del limitador de carga

El limitador de carga es un dispositivo de seguridad crítico. Su mantenimiento debe seguir procedimientos documentados.

1

Verificación funcional semestral

Aplique una carga de prueba al 90% y al 100-105% de la carga nominal. Verifique pre-alarma y parada completa en los puntos correctos.

2

Calibración anual certificada

Calibre con pesas patrón certificadas y emita un certificado de calibración para el expediente de seguridad del equipo.

3

Revisar circuito de seguridad

Compruebe que el relé de seguridad actúa sobre el circuito correcto del cuadro de maniobras y que no puede ser puesto en bypass por el operador.

4

Actualizar registro de eventos

Descargue el registro de sobrecargas y alarmas para revisión por el responsable de mantenimiento y archivo en el expediente del equipo.

Preguntas frecuentes

Todo sobre Limitador de Carga Elfatek

¿El limitador de carga Elfatek es obligatorio en los puentes grúa en Perú?

Sí, según el Decreto Supremo DS-005-2012-TR y las normas de seguridad industrial vigentes, los puentes grúa de capacidad superior a 1 tonelada deben contar con un limitador de carga operativo certificado.

¿Qué diferencia hay entre un limitador de carga y un indicador de carga?

El indicador de carga solo muestra el peso sin actuar sobre el equipo. El limitador de carga tiene función de seguridad activa: detecta la sobrecarga y actúa automáticamente sobre el circuito de mando para parar el izaje. El limitador Elfatek incluye ambas funciones.

¿El sistema Elfatek detiene solo el izaje o también la traslación?

Por defecto, el limitador actúa sobre el circuito de izaje (sube/baja). Se puede configurar para también inhibir la traslación del carro y del puente cuando hay sobrecarga, según el diseño del cuadro de maniobras.

¿Puedo conectar el limitador Elfatek a mi sistema de gestión de mantenimiento?

Sí, mediante Modbus RTU el sistema transmite en tiempo real el peso, el estado de alarmas y el histórico de eventos. Se integra con cualquier CMMS (SAP PM, Máximo, etc.) que soporte Modbus o tenga API REST.
