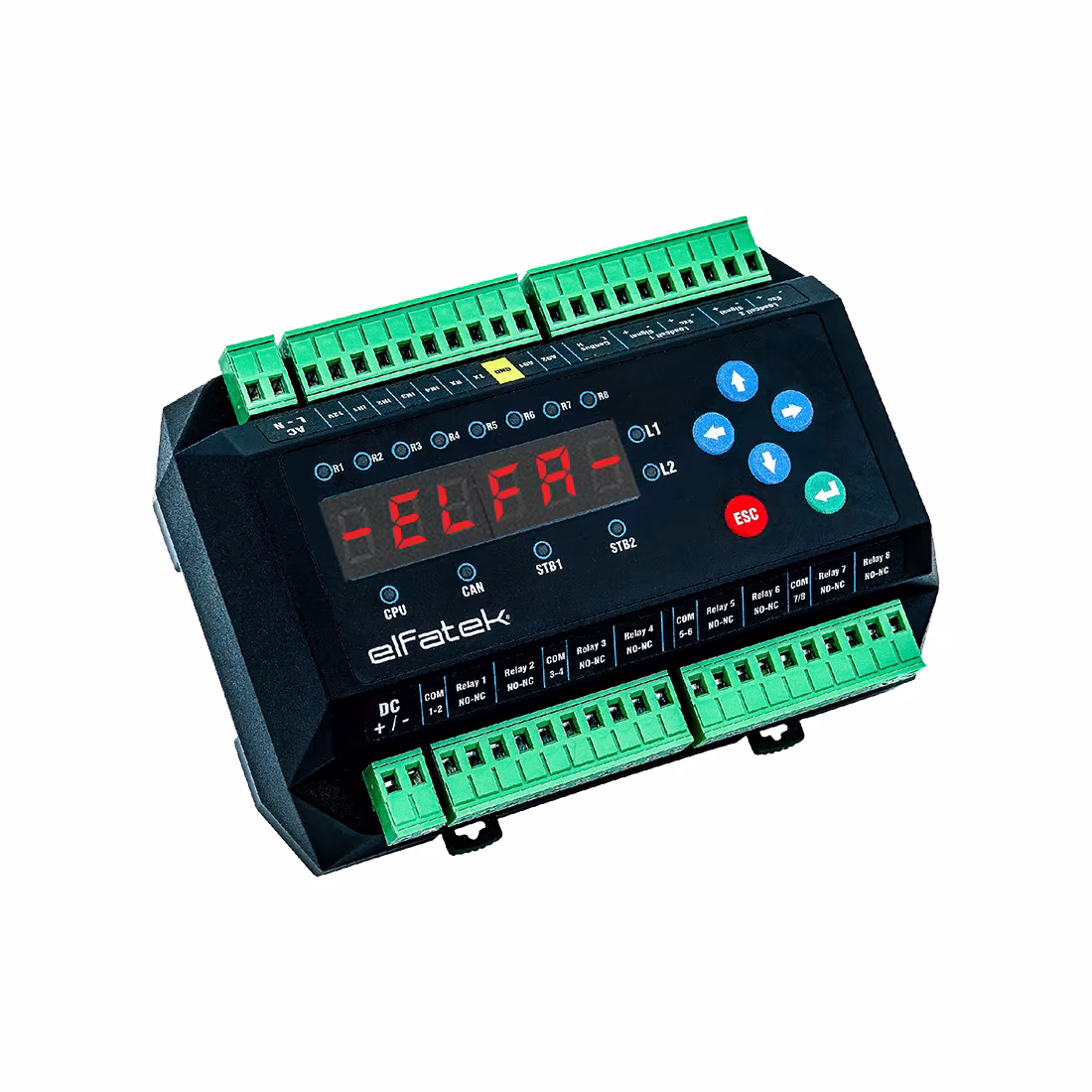

Controlador de Pesaje Elfatek

El controlador de pesaje Elfatek es la unidad central de procesamiento para sistemas de pesaje industrial integrados en grúas, líneas de producción y sistemas de control de procesos que requieren pesaje con acción de control.

Combina indicación de peso en pantalla LED, control PID configurable, hasta 4 salidas de relé para límites y alarmas, y comunicación Modbus RTU para integración completa con el sistema de automatización de planta.

🖥️

Control y pesaje integrados

Indicación, alarmas, control y comunicación en una sola unidad compacta.

🔒

IP65 — Panel industrial

Frontal IP65 para montaje en cuadros eléctricos industriales con exposición a polvo.

📡

Modbus RTU integrado

Comunicación Modbus RTU RS-485 nativa para integración directa con PLC y SCADA.

⚡

4 salidas de relé

4 salidas de relé SPDT independientes programables para límites, alarmas y control de proceso.

Sistemas compatibles

Compatibilidad

Compatible con todos los sensores Elfatek (grillete, pin, célula de compresión) y con celdas de carga mV/V estándar de cualquier marca. Integración Modbus RTU con Siemens, Allen-Bradley, Schneider y cualquier PLC con módulo RS-485.

Ficha técnica

Características del producto

Pantalla	LED 7 seg. 20mm, 6 dígitos
Entrada	1-2 celdas de carga mV/V
Salidas relé	4 SPDT 10A/250VAC
Comunicación	RS-485 Modbus RTU + RS-232
Protección	IP65 frontal
Tensión	100-240 VAC / 24 VDC
Temperatura	-10°C a +50°C

Mantenimiento

Mantenimiento del controlador

El controlador de pesaje requiere calibración periódica para mantener la exactitud del sistema.

1

Calibración periódica

Calibre el sistema completo (sensor + controlador) con pesas patrón certificadas semestralmente o según normativa.

2

Verificar salidas de relé

Simule cargas de prueba y verifique que cada relé conmuta exactamente en el punto de ajuste configurado.

3

Revisar comunicación Modbus

Verifique en el SCADA o PLC que los valores leídos por Modbus coinciden con la lectura del display local.

4

Actualizar parámetros

Si se cambia el sensor o se modifica el sistema mecánico, recalibrar y actualizar los parámetros de tara y fondo de escala.

Preguntas frecuentes

Todo sobre Controlador de Pesaje Elfatek

¿El controlador Elfatek puede gestionar 2 celdas de carga simultáneamente?

Sí, los modelos dual-canal pueden leer 2 celdas de carga en paralelo y mostrar el peso total, útil para spreaders con 4 puntos de medida o aplicaciones con 2 grilletes.

¿Se puede programar el controlador desde el PC?

Sí, mediante el puerto RS-232 y el software de configuración Elfatek se pueden programar todos los parámetros (fondo de escala, punto cero, límites, comunicación) desde un PC.

¿El controlador Elfatek puede controlar directamente el freno de la grúa?

Sí, configurando una de las 4 salidas de relé como límite de sobrecarga con retardo de 0ms, el relé activa el freno de seguridad antes de que la grúa alcance la sobrecarga máxima.

¿Tiene función de registro de datos (datalogger)?

Los modelos avanzados incluyen función de datalogger interno que registra el historial de pesajes con fecha y hora. La descarga se realiza por RS-232 o puerto USB (según modelo).
